Tomograf elektrooporowy cena – ile kosztuje badanie i w jakich przypadkach się je wykorzystuje

Czy warto zapłacić za szybką diagnozę gruntu, żeby uniknąć kosztownych błędów na placu budowy?

Badanie ERT to nieinwazyjna technika, która często daje wstępne wyniki zaraz po pomiarze. Wyniki pełne wysyłane są zwykle w formie PDF w ciągu 2–4 dni roboczych.

Omówimy, kiedy ta forma tomografii pomaga w praktyce: przy poszukiwaniach wód, rozpoznaniu warstw geologicznych i w geotechnice. Wyjaśnimy też, jak liczyć wartość usługi względem ryzyka błędnego odwiertu.

Przedstawimy, jakie elementy składają się na ofertę: profil pomiarowy, interpretacja i raport. Podpowiemy, od których czynników zależy cena – długość profili, głębokość, dostęp do terenu i terminy.

Na koniec pokażemy, jak porównać oferty firm, by zamienić koszt badania w realną oszczędność przy inwestycji.

Najważniejsze wnioski

• ERT daje szybkie, nieinwazyjne wyniki przy badaniach gruntu.
• Koszt usługi trzeba oceniać względem ryzyka inwestycyjnego.
• Do wyceny wpływa długość profili i głębokość rozpoznania.
• Raporty trafiają w 2–4 dni robocze jako PDF.
• Porównuj zakres prac różnych firm, nie tylko cenę.

Tomografia elektrooporowa (ERT) dla firm – kiedy badanie geofizyczne ma największy sens biznesowy

Dla firm ERT staje się narzędziem minimalizującym ryzyko inwestycyjne przed startem robót.

Badanie geofizyczne sprawdza się najlepiej tam, gdzie szybkie pomiary redukują liczbę kosztownych wierceń. Typowe scenariusze to rozpoznanie podłoża przed projektowaniem, lokalizacja pustek i potwierdzenie ciągłości warstw.

Firmy decyduje się na ERT, gdy w grę wchodzi termin realizacji, bezpieczeństwo posadowienia lub potencjalne roszczenia. Badanie obniża ryzyko i upraszcza plan robót ziemnych.

Branże, które najczęściej korzystają z metody: budownictwo kubaturowe i drogowe, geotechnika, hydrogeologia, monitoring środowiskowy i wsparcie archeologii.

Aby uzyskać rzetelną wycenę, przygotuj lokalizację i mapę sytuacyjną, oczekiwaną głębokość rozpoznania, ograniczenia dostępu oraz preferowany termin (liczba dni na prace terenowe i opracowanie).

Podsumowując: ERT to szybki, nieinwazyjny sposób, które pozwala zoptymalizować zakres prac i minimalizować koszty przed rozpoczęciem realizacji.

Na czym polega badanie ERT i co dokładnie mierzy tomograf elektrooporowy</h2>

Metoda ERT pozwala zmapować rozkład oporności i wyciągnąć wnioski o warstwach podpowierzchniowych. Urządzenie wprowadza prąd przez elektrody, a następnie mierzy różnice potencjałów. Oprogramowanie przetwarza dane i odwzorowuje przekrój oporności.

• Co mierzy: rozkład elektrycznej oporności w gruncie, nie „widzi” wody bezpośrednio, lecz identyfikuje strefy o charakterystycznych parametrach.
• Znaczenie oporności: różne skały i gleby oraz stopień mineralizacji wody dają odmienne wartości oporu.
• Praktyczne zastosowanie: wskazywanie warstw wodonośnych i stref przepuszczalnych lub nieprzepuszczalnych.

Praktyczne widełki: warstwy wodonośne często mieszczą się w przedziale około 80–280 Ohm, natomiast gliny i iły zazwyczaj mają oporność do około 80 Ohm. Takie różnice ułatwiają rozróżnienie warstw.

Należy jednak pamiętać o ograniczeniach. Anomalia oporności może wynikać z litologii, spękań, zasolenia lub zmiennej wilgotności. Dlatego dla pewniejszej interpretacji warto zaplanować kilka profili lub uzupełnić pomiary dodatkowymi metodami, zwłaszcza przy poszukiwaniu wód podziemnych.

Jak przebiega pomiar w terenie – elektrody, profile, długości kabli i organizacja prac</h2>

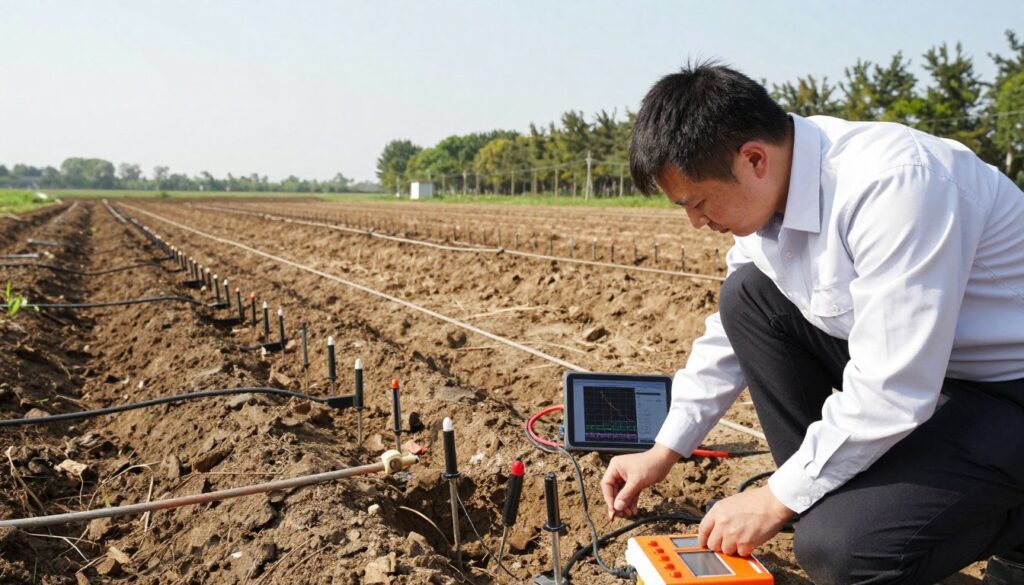

Pierwszym krokiem w badaniu jest oznaczenie przebiegu profilu i montaż elektrod. Zazwyczaj wytyczamy linię zgodnie z mapą sytuacyjną i lokalnymi ograniczeniami.

Technicy rozwijają kable o długości 200, 300 lub 400 m i ustawiają elektrody co 5 m. Najczęściej stosuje się konfigurację Wennera; pomiar ciągły pozwala zmapować warstwy do około 75 m, a w sprzyjających warunkach jeszcze głębiej.

Przebieg prac obejmuje wbicie i podłączenie elektrod, test kontaktu oraz uruchomienie sekwencji pomiarowej. Po wykonaniu serii pomiarów przeprowadza się kontrolę jakości danych i powtórki, jeśli to konieczne.

Organizacja na działce wymaga zabezpieczenia dostępu do linii pomiarowej, omijania ogrodzeń i infrastruktury oraz minimalizacji szkód w uprawach. Wybór miejsc profili wpływa na jakość interpretacji i ogranicza ryzyko błędnych wniosków.

• Rozstaw elektrod: zwykle co 5 m.
• Długość profilu: 200/300/400 m, czasem więcej.
• Georeferencja: GPS RTN ułatwia odtworzenie profilu przy etapowaniu prac.

Praktyczne ograniczenia, jak zalesienie, podmokłość czy nierówności terenu, wydłużają czas realizacji i mogą wymagać modyfikacji układu. Warto omówić te aspekty z ekipą terenową przed rozpoczęciem badań, by państwa inwestycja przebiegała sprawnie.

Tomograf elektrooporowy cena – od czego zależy koszt badania ERT</h2>

Koszt badania zależy od kilku konkretnych elementów, które wpływają na zakres prac terenowych i opracowanie danych.

Główne składowe ceny:

• prace terenowe i czas zespołu,
• konfiguracja profili i gęstość siatki,
• logistyka dojazdu i przygotowanie terenu,
• opracowanie wyników, interpretacja i forma dokumentacji.

Zakres badań wpływa silnie na wycenę. Jeden profil kontrolny kosztuje mniej niż kilka profili, a siatka pomiarowa zwiększa czas i dokładność.

Głębokość rozpoznania wymaga dłuższych profili i innych konfiguracji, co podnosi koszty pomiarów i obróbki danych.

Warunki terenowe też mają znaczenie. Utrudniony dostęp, las, teren podmokły czy infrastruktura wydłużają realizację i podnoszą stawkę.

Termin „na już” zwykle zwiększa cenę ze względu na konieczność reorganizacji pracy i dostępności sprzętu.

Standardowa oferta zwykle obejmuje pomiar, wstępne opracowanie i raport PDF. Dodatki to szczegółowe mapy, konsultacje lub wariantowanie lokalizacji odwiertu.

Co otrzymujesz po badaniu – wstępne wyniki, operat/raport i interpretacja danych</h2>

Na koniec prac terenowych zespół pokaże wstępne wyniki i wskaże obszary wymagające dalszej uwagi.

Wstępny podgląd to roboczy przekrój oporności i krótkie omówienie najważniejszych stref. Taki widok często pozwala państwu podjąć decyzję jeszcze tego samego dnia.

Kompletny operat/raport zawiera opis metody, parametry pomiaru, lokalizację profilu oraz przekroje 2D. W raporcie są też wnioski interpretacyjne oparte na danych.

Standardowy termin dostarczenia to 2–4 dni robocze. Raport trafia zwykle w formacie PDF na e-mail. Dzięki temu szybciej zaplanujecie ustawienie wiertnicy pod studnię lub określicie najlepsze miejsce odwiertu.

Interpretacja to klucz. Same pomiary bez omówienia nie dają pełnej wartości. Raport powinien jasno wskazywać rekomendowane miejsce i szacowaną głębokość celu.

Badania elektrooporowe a koszty wiercenia – kiedy ERT pozwala realnie oszczędzić</h2>

Badania elektrooporowe często zwracają inwestycję, gdy zapobiegają nietrafionym odwiertom. Jeden profil może kosztować mniej niż seria próbnych wierceń na kilku miejscach.

W praktyce oszczędność rośnie, gdy teren jest zróżnicowany geologicznie. W takich warunkach ryzyko negatywu odwiertu jest wysokie. Metodyczne szukanie wskazuje najlepsze miejsce pod studnię i zmniejsza liczbę próbnych odwiertów.

Szybkie wstępne wyniki często pozwalają rozpocząć wiercenie tego samego dnia. To obniża przestoje ekipy i koszty logistyczne. Dla dużych odbiorców wody — rolnictwa czy przemysłu — jest to praktyczny sposób ochrony budżetu.

Ważne: końcowe potwierdzenie wydajności daje dopiero odwiert. Mimo to ERT znacząco zwiększa prawdopodobieństwo trafienia i może wykazać brak perspektywicznych warstw, co samo w sobie chroni przed „kopaniem na ślepo”.

Szukanie wody metodą tomografii elektrooporowej – kiedy wynik jest najbardziej wiarygodny</h2>

Najpewniejsze wyniki przy szukaniu wody uzyskamy, gdy profil obejmuje właściwy obszar i interpretacja opiera się na lokalnej geologii.

Jak rodzaj warstw wpływa na pewność: piaszczysto‑żwirowe i spękane skały często dają wyraźny kontrast oporności względem glin i iłów. To ułatwia identyfikację warstw wodonośnych.

Dane kontekstowe zwiększają trafność pomiaru. Warto użyć map geologicznych, map hydrologicznych oraz archiwalnych wyników odwiertów.

Typowe źródła niepewności to zasolenie, zanieczyszczenia oraz bardzo jednorodne litologie. Sezonowa zmiana wilgotności też może zniekształcać obraz.

Kiedy wykonać więcej profili: jeśli teren jest zróżnicowany, wykonaj co najmniej dwa przekroje. Dzięki temu potwierdzisz ciągłość strefy i ograniczysz ryzyko błędnej lokalizacji.

Metodą tomografii elektrooporowej można także orientacyjnie oszacować głębokość występowania warstw i zaproponować miejsce posadowienia filtra. W praktyce najpewniejsze decyzje powstają, gdy pomiary łączy się z lokalną wiedzą o gruncie i wód podziemnych.

Obszar realizacji i planowanie prac w Polsce – jak przygotować teren i harmonogram</h2>

Planowanie badań zaczyna się od zgłoszenia lokalizacji – podaj punkt na mapie, opis dojazdu i preferowane miejsca profili. Usługi realizujemy w całym kraju; często pracujemy na Podkarpaciu, w Małopolsce i na Śląsku, gdzie geologia jest zróżnicowana.

Przygotuj działkę: udostępnij pas pod profile, oznacz ogrodzenia i przeszkody. Zadbaj o zgody na wejście na teren, jeśli profil wychodzi poza granice działki.

Co przyspieszy wycenę: cel badań (woda, geotechnika, pustki), preferowane miejsca profili, ograniczenia czasowe i orientacyjna mapa dojazdu. To pozwala firmie szybciej zaplanować logistykę i ekipę.

Harmonogram prac: pomiar w terenie zajmuje zwykle kilka godzin do jednego dnia, w zależności od długości profilu. Wstępne wyniki pojawiają się często od razu po pomiarze, a pełne opracowanie trafia do państwa w ciągu kilku dni roboczych.

Praktyczne wskazówki BHP i organizacja: unikaj kolizji z instalacjami podziemnymi, przygotuj przejścia dla sprzętu na terenach podmokłych i uwzględnij pogodę. W regionach o zróżnicowanej budowie geologicznej dobre rozmieszczenie profili wpływa znacząco na jakość danych.

Umów badanie ERT i uzyskaj wycenę dopasowaną do Twojego terenu oraz celu inwestycji</h2>

Zamów wycenę badania ERT, podając kluczowe parametry terenu i oczekiwany zakres prac.

Checklistę do wyceny przygotujemy na podstawie lokalizacji, celu (np. woda dla domu lub rolnictwa), preferowanej liczby profili, oczekiwanej głębokości i terminu.

W ramach usługi otrzymasz wskazanie najbardziej perspektywicznego miejsca i orientacyjną głębokość pod studnię głębinową oraz omówienie warstw wodonośnych.

Zamów więcej profili, gdy teren jest duży lub geologia niejednorodna. To zwiększy pewność decyzji o miejscu wiercenia.

Proces komercyjny: kontakt z firmą, ustalenie terminu, pomiar w terenie i dostarczenie pełnego raportu z danymi w formacie PDF w ciągu kilku dni.
